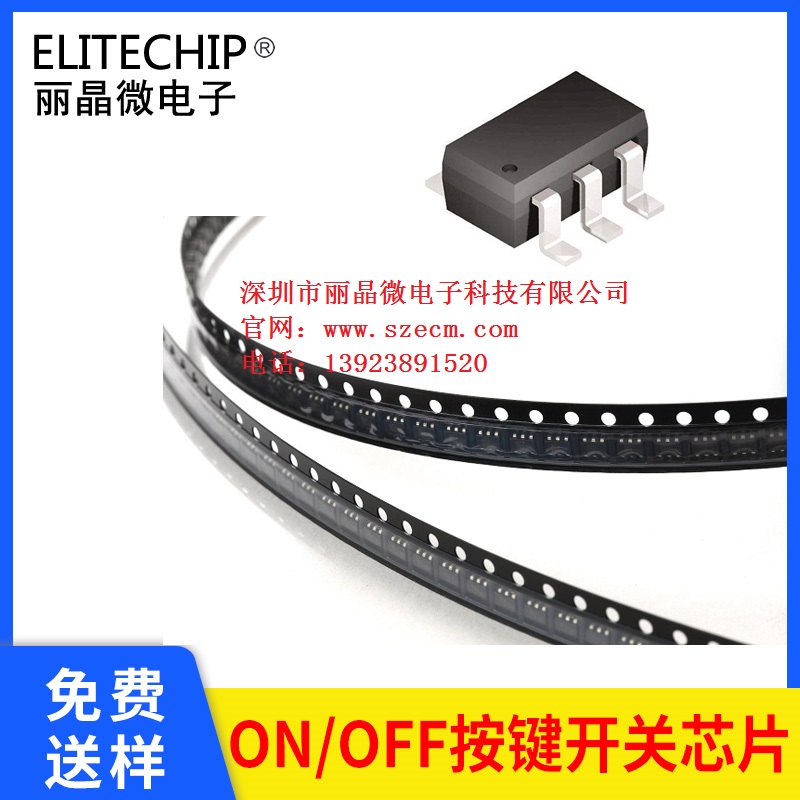

3248-EBD7短按开关机芯片
一． 功能说明
供电方式：DC3.7V充电锂电池。两路输入控制，两路输出：1路高电平、1路低电平（2路同步输出）。
上电不工作，短按KEY1按键开机，OUTH输出高电平、OUTL输出低电平。再短按关机,OUTH翻转为低电平、OUTL翻转为高电平。
OPT：检测到高电平输入时，OUTH输出高电平、OUTL输出低电平，OPT一直检测到高，OUTH一直保持高电平输出；OUTL一直保持低电平输出，直到OPT高信号消失。
注意：OPT检测到高电平时，KEY触发开关无效。
二． 电气参数 （VDD=3.0V TA=25℃）
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
|
3 |
mA |
|
|
静态电流 |
ISTB |
|
|
10 |
uA |
|
|
驱动电流 |
Iol |
|
|
30 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|
三． 封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
OUTH |
高电平输出 |
|
2 |
GND |
电源负 |
|
3 |
OUTL |
低电平输出 |
|
4 |
KEY |
触发开关 |
|
5 |
VDD |
电源正 |
|
6 |
OPT |
信号检测 |
四． 电路图参考
五． 封装尺寸图（SOT23-6）
六． 版本说明
|
版本 |
日期 |
描述 |
|
3248-EBD7 |
2021/3/27 |
V01初版 |
|
|
|
|
