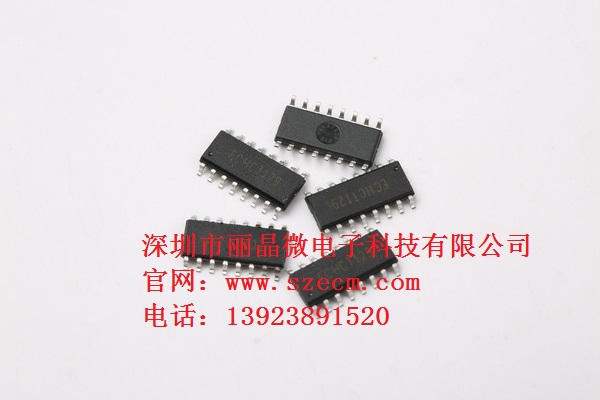

0013-30B5三键触摸+防雾芯片
一． 功能说明
供电方式：DC 12V电源适配器，通过LDO稳压5V。三路触摸按键输入分别控制三路输出：2路LED输出；1路防雾开关。
指示灯：共6个指示灯，三个触摸键各有2个指示灯，红色和蓝色分别指示负载工作状态；上电负载无输出均亮红色，当触摸开关打开负载有输出则亮蓝色。
触摸键T1：触摸下开，触摸下关。长按无极调光（长按一次慢慢变亮，再按一次慢慢变暗，从10%至100%亮度，周期3秒无频闪。有断电记忆功能，忆关闭前的亮度、模式和开关。
触摸键T2：短按一下白灯100%亮，再短按一下暖灯100%亮，再短按一下白50%+暖50%亮，依次循环。
触摸T2指示灯说明：接通电源后指示灯是红色，当触摸T1打开后，触摸T2指示灯也是亮蓝色。当人手指触摸到T2时，LED指示灯亮红色，手拿开亮蓝色，（一直按住一直亮红色，松开亮蓝色）。
触摸键T3：短按开关防雾功能，按一下打开防雾，再按一下关闭防雾，依次循环。
二． 电气参数
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.5 |
3.0 |
5.0 |
V |
Fcpu = 1MHz |
三． 封装脚位图（SOP-16）
|
管脚号 |
符号 |
功能描述 |
|
1 |
NC |
悬空 |
|
2 |
T3 |
触摸3 |
|
3 |
T1 |
触摸1 |
|
4 |
T2 |
触摸2 |
|
5 |
L5 |
触摸2红色指示灯 |
|
6 |
L6 |
触摸2蓝色指示灯 |
|
7 |
CAP |
灵敏度调节 |
|
8 |
GND |
电源负 |
|
9 |
OUT1 |
白灯输出，高电平有效 |
|
10 |
OUT2 |
暖灯输出，高电平有效 |
|
11 |
OUT3 |
防雾输出，高电平有效 |
|
12 |
VDD |
电源正 |
|
13 |
L1 |
触摸3红色指示灯 |
|
14 |
L2 |
触摸3蓝色指示灯 |
|
15 |
L3 |
触摸1红色指示灯 |
|
16 |
L4 |
触摸1蓝色指示灯 |
四． 电路图参考
五． 封装尺寸图
六． 版本说明
|
版本 |
日期 |
描述 |
|
0013-30B5 |
2021/7/15 |
V01初版 |
|
|
|
|
